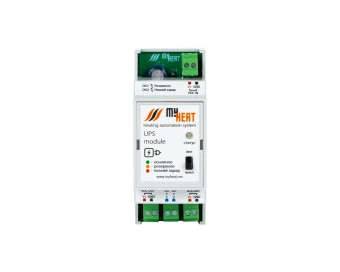

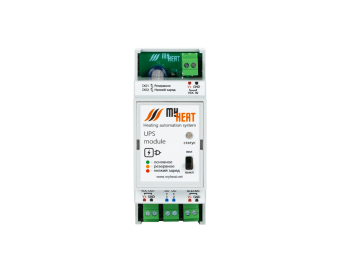

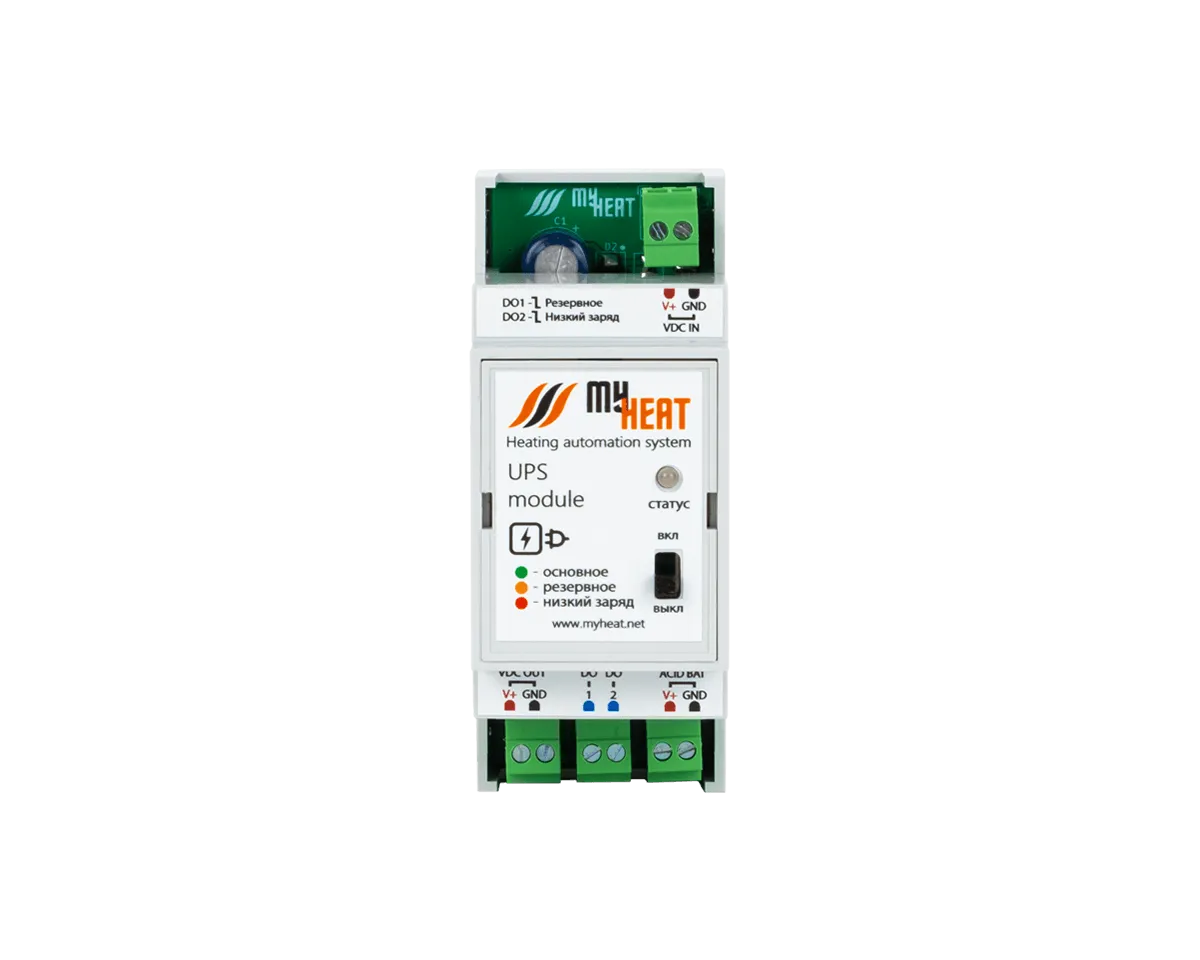

Источник бесперебойного питания MyHeat UPS

Назначение

Источник бесперебойного питания MyHeat UPS предназначен для резервирования питания контроллера MyHeat и защиты оборудования от перебоев в электроснабжении.

При отключении основного питания устройство автоматически переключает систему на резервный аккумулятор, а после восстановления подачи электроэнергии возвращает питание в штатный режим.

Внимание! Для работы блока UPS необходимо использовать источник питания с выходным током не более 1 А и напряжением 12 VDC. Использование блока питания с током более 1 А может привести к перегреву и поломке оборудования.

Преимущества

• Автоматическое переключение между основным и резервным питанием.
• Сигнализация о потере питания – предупреждение при отключении основного электроснабжения.
• Контроль заряда аккумулятора – передача сигнала при низком уровне заряда.

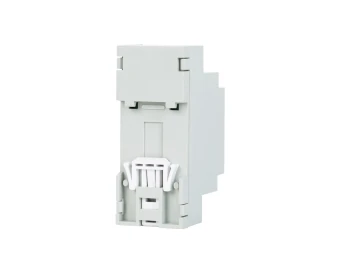

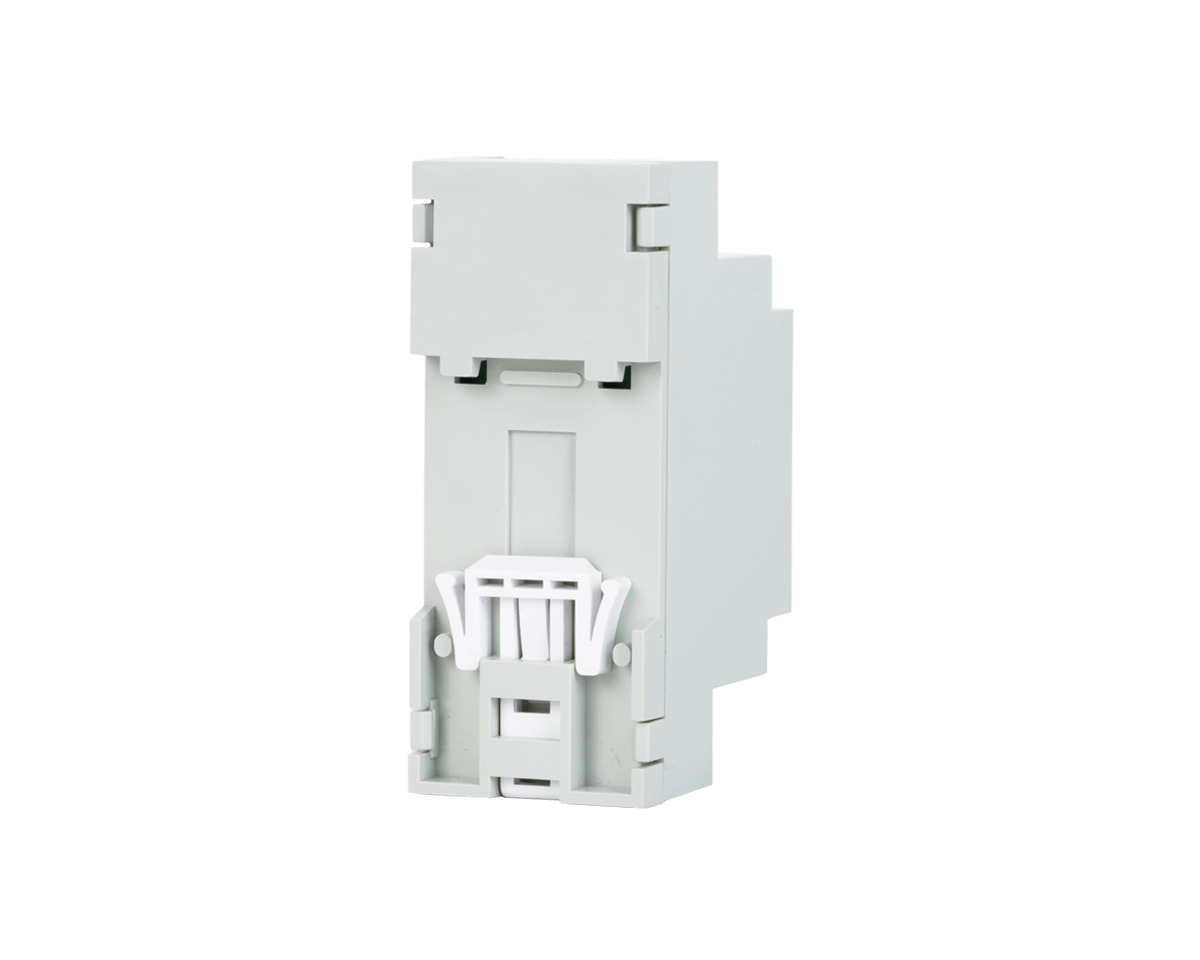

• Компактный корпус – удобный монтаж на DIN-рейку.
• Надежная работа – стабилизация выходного напряжения в диапазоне 11–14 В.

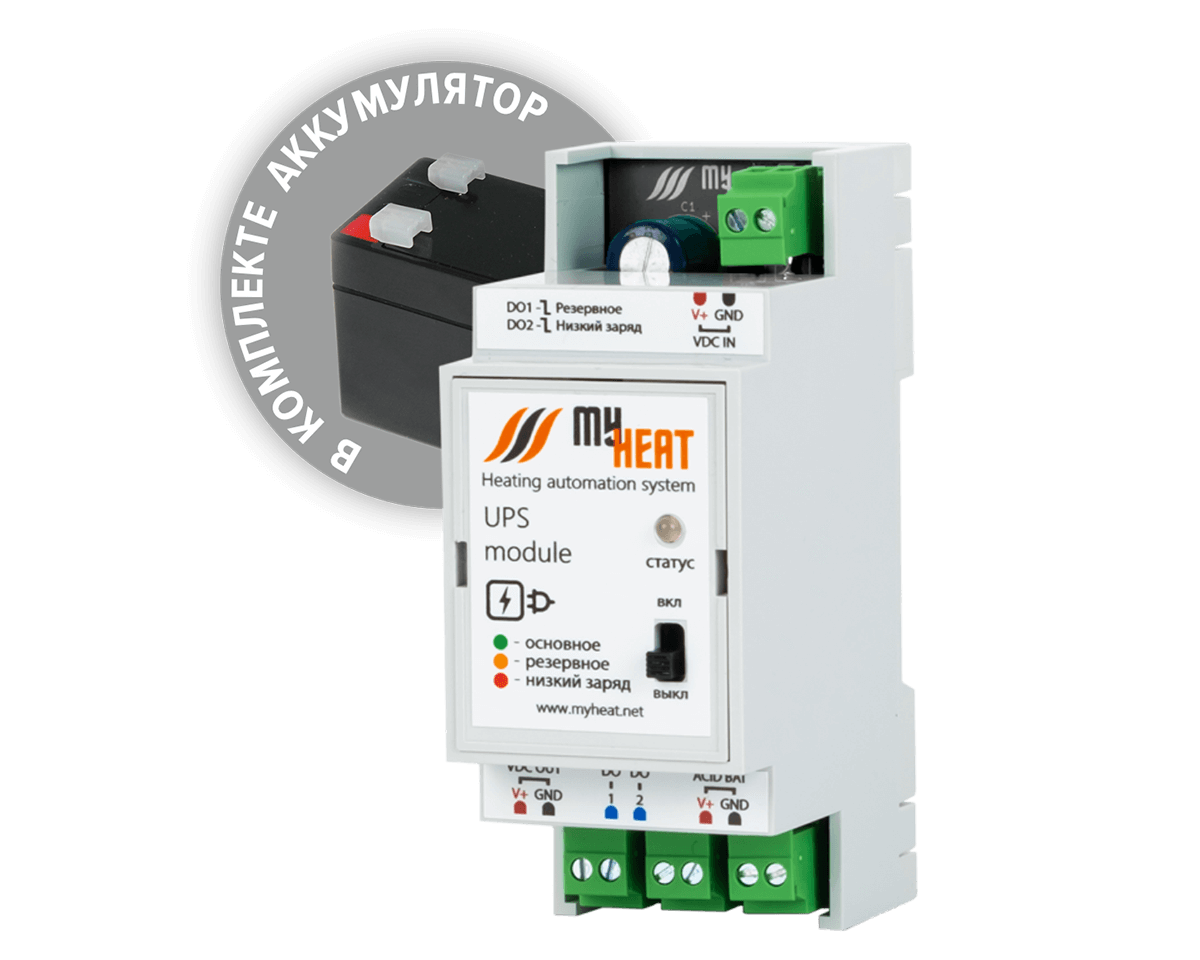

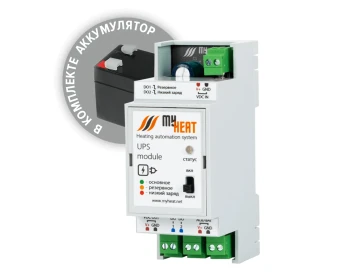

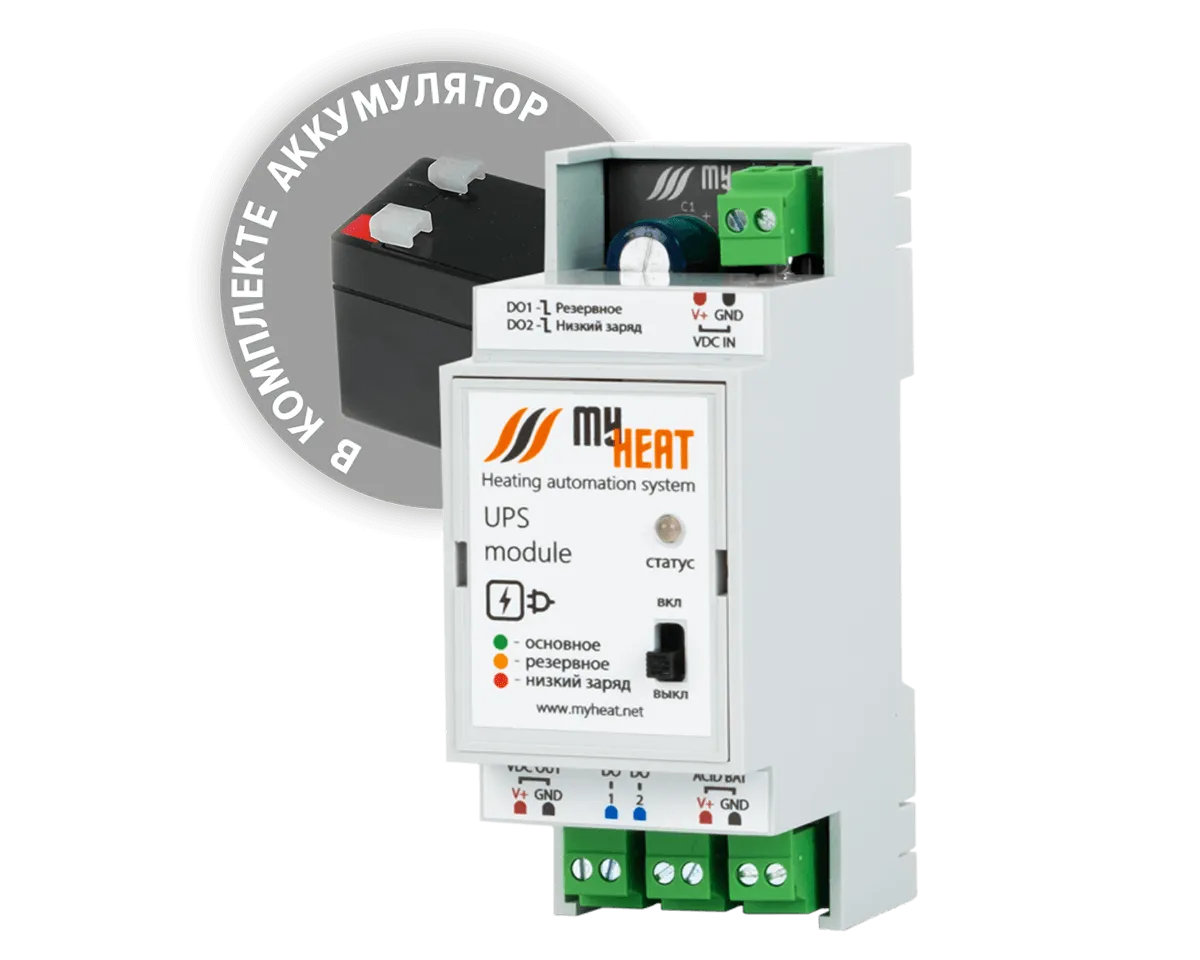

• Встроенный аккумулятор – входит в комплект поставки.

Область применения

MyHeat UPS используется для автоматизированных отопительных систем, обеспечивая бесперебойную работу контроллеров и предотвращая их отключение при аварийном прекращении подачи электроэнергии. Идеален для:

• Частных домов и коттеджей – поддержание работы контроллера MyHeat в случае перебоев с электричеством.
• Коммерческих объектов – защита оборудования в системах отопления и вентиляции.
• Автоматизированных инженерных систем – повышение надежности и отказоустойчивости оборудования.

Технические характеристики

• Габаритные размеры (Ш×Г×В): 36 × 90,2 × 57,8 мм.
• Способ крепления: DIN-рейка.
• Входное напряжение: 12 VDC, входной ток не более 1 А.
• Выходное напряжение при основном питании: 12 VDC.
• Выходное напряжение при резервном питании: 11–14 VDC.
• Сигнал о потере питания: выход (тип OK/DO).
• Сигнал о низком заряде аккумулятора: выход (тип OK/DO).
• Габаритные размеры аккумуляторной батареи (Ш×Г×В): 97 × 44 × 53 мм.
• Напряжение аккумуляторной батареи: 12 VDC.
• Емкость аккумуляторной батареи: 1,2 Ah.

Монтаж и эксплуатация

• Устанавливается на DIN-рейку в электротехническом шкафу.
• Подключается к контроллеру MyHeat и источнику питания 12VDC.
• Автоматически переключает систему на аккумулятор при отключении сети.
• Передает сигнал о потере питания и низком заряде аккумулятора в систему управления.
• Требует периодической проверки состояния аккумулятора.

Заключение

Источник бесперебойного питания MyHeat UPS – надежное решение для защиты систем отопления и автоматизации от отключений электроэнергии. Гарантирует стабильную работу контроллера MyHeat, предотвращает сбои и увеличивает надежность управления климатическими системами.
